кания осуществляется электромагнитными или электронными расцепителями. Автоматические выключатели (автоматы) предназначены для нечастых размыканий и замыканий электрической цепи и длительного прохождения по ней тока, а также для автоматического размыкания цепей при появлении в них различных ненормальных условий; коммутация цепи происходит между механически перемещающимися контактами. Автоматы и аппараты управления подвергаются испытаниям в собранном виде, с установленными на них всеми деталями и узлами, которые могут повлиять на результат испытаний. Перед испытанием производится внешний осмотр, проверка целостности корпусов и изоляции. Испытания проводяться комплектныи испытательным устройством «САТУРН-М»: Сатурн М 1) Назначение прибора: комплектное испытательное устройство «Сатурн-М» предназначено для проверки характеристик автоматических выключателей переменного тока с электро-магнитными и тепловыми расцепителями на местах их установки, а также в лабораториях путем регулировки тока, протекающего через проверяемый автоматический выключатель, измерения времени и действующего значения тока в момент срабатывания автомата. Устройство «Сатурн-М» может быть использовано для проверки отдельных типов релейной защиты; 2) Особенности устройства «Сатурн-М»: устройство обеспечивает возможность проверки характеристик подключенных непосредственно к электросети автоматических выключателей без нагрузочного трансформатора путем создания искусственного замыкания за местом установки проверяемого аппарата с плавным регулированием значения тока тиристорами с измерением его эффективного значения и времени отключения аппарата. Устройство «Сатурн-М» состоит из одного блока. Устройство предназначено для проверки выключателей током до 2000 А с электромагнитными и тепловыми расцепителями; 3) Выполняемые функции: Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и действующего значения тока в момент отключения Выдача регулируемого тока Измерение действующего значения тока и времени срабатывания проверяемого автомата Автоматический контроль работоспособности основных узлов устройства при включении питания Накопление и хранение в памяти устройства информации о результатах испытаний. Передача накопленной информации на ПК для оформления отчетов; Все данные испытаний сравниваются с требованиями ТНПА и на основании сравнения выдаётся заключение о пригодности объекта к эксплуатации.

но это с тем, что при отрицательных температурах, при наличии в кабельной массе частиц воды, эти частички будут находиться в замерзшем состоянии, т.е. в виде кусочков льда. Все Вы знаете, что лед является диэлектриком, т.е. не обладает проводимостью. Поэтому при проведении измерения сопротивления изоляции при отрицательных температурах эти частички замерзшей воды выявлены не будут. ПРИБОРЫ ДЛЯ ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ и СИ Для проведения измерения сопротивления изоляции кабельных линий необходимо наличие приборов и СИ (средств измерений). Для измерения сопротивления изоляции кабелей различного назначения я и работники электроизмерительной лаборатории ООО «Евроток» измеритель параметров электробезопасности электроустановок MPI-525. При проведении измерений необходимо соблюдать общие требования безопасности ТКП 181 и ТКП 427—2012. Выполнение измерений сопротивления изоляции в электроустановках до 1000 В производится с соблюдением следующих дополнительных требований: • измерение сопротивление изоляции осуществляется на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления; • проверка отсутствия напряжения между всеми фазами и каждой фазой по отношению к земле и к нулевому проводу на отключенных частях осуществляется указателем напряжения; • непосредственно перед применением указателя напряжения его исправность должна быть проверена путем приближения к токоведущим частям, заведомо находящимся под напряжением. • при производстве измерений использовать входящие в комплект прибора соединительные шнуры, предварительно проверив их на отсутствие повреждений изоляции; • при работе с мегаомметром прикасаться к токоведущим частям, к которым он присоединен, запрещается. После окончания работы необходимо снять с токоведущих частей остаточный заряд путем их кратковременного заземления. Заключение о пригодности электроустановок дается на основании совокупности всех проведенных измерений. Нормы на наибольшие допустимые сопротивления заземляющих устройств даны в ТКП 181—2009, таблица Б.27.1 и приведены в приложении Г. Результат измерения электрического сопротивления изоляции измерителем MPI‐525. По окончанию измерения прибор автоматически разряжает емкость кабеля через внутренне сопротивление 100 кОм. Обработка и оформление результатов измерений электрического сопротивления изоляции У силовых кабелей на напряжение 1 кВ и ниже значение сопротивления изоляции должно быть не ниже 0,5 МОм (ТКП 181—2009 п.30.1). Нормы на сопротивление изоляции приведены в Приложении Г. По окончании измерений выдается протокол измерений электрического сопротивления изоляции. Мы ценим Ваше время, поэтому наша электролаборатория работает: — в любой день рабочей недели; — в любой выходной день; — после окончания рабочего дня; — до начала рабочего дня. Команда профессионалов всегда готова к выполнению поставленных задач. Вы еще только думаете сделать заказ, а мы уже спешим его реализовать. Мы в Вашем мгновенном и полном распоряжении! Наш опыт к вашим услугам! Электроизмерительная лаборатория до и выше 1000В. Тел. моб. (; (; (.

упоминается в летописях в 1005 году. Но эти сведения требуют критического подхода: ссылки идут на Киево-Печерский патерик, который с большой долей натяжки можно считать первоисточником. Официальной датой основания города является 1128 год. В 1376 году Гродно был присоединен к владениям князя Витовта. Начиная с 1569 года город находится в составе Речи Посполитой. В 1795 году Гродно был присоединен к Российской империи, а в 1801 году стал губернским городом. В 1863 году город был центром польского восстания в Белоруссии. В 1912 году вокруг города было начато строительство Гродненской крепости. В связи с началом Первой мировой войны, закончить эти работы не удалось. 2 сентября 1915 года город был захвачен германской армией.
В июле 1920 года город перешёл под советский контроль, но уже в октябре того же года перешёл под управление Польши, в составе которой оставался вплоть до 21 сентября 1939 года.
23 июня 1941 года Гродно был оккупирован немецкими войсками. 18 сентября 1941 года Гродно был включен в состав округа Белосток (нем. Bezirk Bialystok). 16 июля 1944 года Гродно был освобождён Красной армией, 20 сентября 1944 года Гродно стал административным центром вновь созданной Гродненской области. Этот статус город сохранил и после образования Республики Беларусь в 1991 году.
Ведущими отраслями в городе являются машиностроение и металлообработка, химическая, текстильная, кожевенно-обувная, стройматериалов. Наиболее крупные предприятия — ОАО «Гродно Азот» (в состав которого входит ПТК «Химволокно») и ОАО «Белкард».
Гродно разделён на два административных района — Ленинский и Октябрьский.

которую поможет ЭЛЕКТРОИЗМЕРИТЕЛЬНАЯ ЛАБОРАТОРИЯ «ЕВРОТОК» ООО : Тел. моб. (; (; (.

вающим защиту человека от поражения током в случае прямого прикосновения к находящимся под напряжением частям электроустановки.
Проверка работоспособности УЗО производится по следующим пунктам.
1. Проверка правильности установки УЗО в схеме электроустановки здания:
• проверка обоснованности выбора зоны защиты УЗО (перечень нагрузки в зоне защиты, требующей обязательной установки УЗО – сантехнические кабины, ванны, сауны, розеточные группы и т.д.);
• определение соответствия параметров УЗО расчетным электрическим параметрам схемы электроустановки здания (Uн, Iн, IΔн, IΔн.о., IΔм, Тн и т.д.);
• определение соответствия параметров УЗО параметрам устройств защиты от сверхтоков (1н У30= IHА автомата).
2. Проверка правильности монтажа УЗО:
• проверка правильности монтажа УЗО утвержденной схеме электроустановки здания;
• проверка фазировки подключенных к УЗО проводников (фазных и нулевых) обозначениям на приборе;
• проверку отсутствия соединения рабочего нулевого проводника (N) в зоне защиты УЗО с защитным проводником (РЕ), а также открытыми проводящими частями электроустановки (рабочий нулевой проводник в зоне защиты не должен иметь соединений с заземленными элементами и корпусами электрооборудования;
• проведение контроля надежности затяжки контактных зажимов УЗО и аппаратов защиты от сверхтоков (затяжка контактных зажимов должна быть выполнена с усилием не менее 10 Н).
3. Проверка работоспособности УЗО:
• проверки фиксации органа управления УЗО в двух четко различающихся положениях «ВКЛ» и «ОТКЛ»;
• проверки при включенном рабочем напряжении срабатывания УЗО при нажатии кнопки «ТЕСТ» (пятикратно);
• замера «фонового» тока утечки электроустановки (1ут);

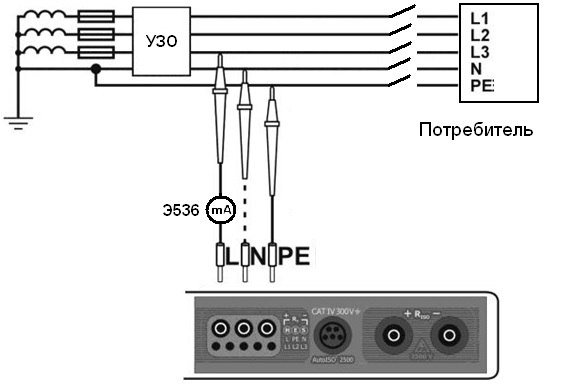

• замера отключающего дифференциального тока УЗО (1Д);
• проверки работоспособности системы электрозащиты электроустановки в целом на базе УЗО (включение имитатора утечки).

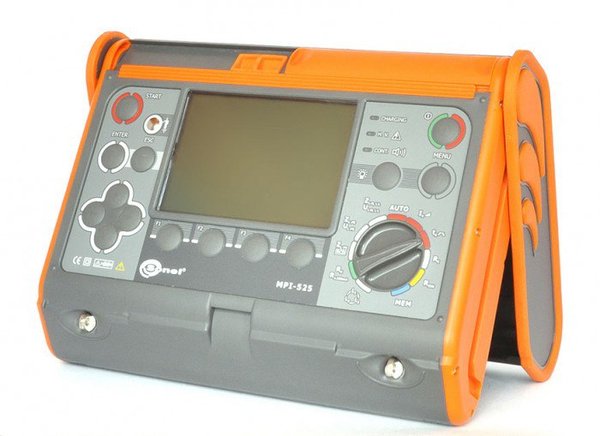

• Замер отключающего дифференциального тока УЗО может производится одним из 3-х методов согласно МВИ или специализированными приборами типа MPI-525 и др.

авности. Не стоит дожидаться, когда пропадёт фаза в недрах скрытой электропроводки, а для включения электрооборудования срочно надо искать калоши и диэлектрические перчатки, подпирая палкой постоянно отключающийся автоматический выключатель. Как же уберечь себя от свалившихся на голову неприятностей? Для предупреждения и устранения вышеперечисленных неисправностей, требуется периодически проводить комплекс электроизмерений. Как и для каких целей требуется проводить замер сопротивления цепи «фаза – нуль».
Измерения сопротивления петли «Фаза-Нуль» проводится:
• перед приемкой электрооборудования в эксплуатацию;
• в сроки, определенные графиком планово-предупредительных ремонтов;
• после капитального ремонта электрооборудования.
Для чего нужна проверка цепи фаза-ноль?
Суть этого вида испытаний заключается в проверке того, насколько «уставки» — токи отключения аппаратов защиты — соответствуют действительным фактическим параметрам линии, на которую они установлены.
Какие данные можно получить в результате проверки?
На испытаниях, осуществляемых сразу после проведения электромонтажных работ, измерение сопротивления петли «фаза-ноль» покажет, правильно ли подобраны сечения проводников в цепи.
При получении таких результатов замера сопротивления петли фаза-ноль необходимо будет незамедлительно проложить кабель большего сечения. Его сопротивление будет ниже, ток КЗ увеличится – и автомат, если что, сработает правильно.
Как вариант, можно установить «автомат» более низкого номинала, но в этом случае придется пожертвовать мощностью линии.
Помимо прочего, высокое сопротивление линий и работа на предельно допустимых токах существенно повышает износ внутренних проводящих цепей установленного в сеть оборудования. А значит, вероятность его досрочного выхода из строя увеличивается в несколько раз – и это при том, что номинальные параметры цепи, на взгляд неспециалиста, соблюдены.
Таким образом, если в результате проверки цепи «фаза-ноль» и визуального осмотра выяснится, что сечение проводника соответствует параметрам цепи, а сопротивление фаза-ноль в сети высокое, — необходимо будет выполнить проверку и протяжку всех контактных соединений цепи.
Всё сказанное выше в полной мере относится и к испытаниям цепи «фаза-земля».
Устранение дефектов
Если при проведении измерений петли «ФАЗА-НУЛЬ» в действующей электроустановке получены неудовлетворительные результаты, то требуется срочное устранение дефекта. Как правило, бывает достаточно заменить аппарат защиты от сверхтоков на другой, с более подходящими характеристиками. Но иногда требуется замена существующего кабеля на кабель с другим сечением жил. Подобные случаи, как правило, сложнее с точки зрения монтажа.

х соединений и присоединений; отсутствие обрывов и видимых дефектов в заземляющих проводниках, соединяющих аппараты с контуром заземления. Надежность сварки проверяется ударом молотка массой 1 кг;
— проверяют состояние «пробивных» предохранителей в электроустановках напряжением до 1000 В; «пробивные» предохранители должны быть исправны и соответствовать номинальному напряжению электроустановки;
— проверяют цепь фаза — нуль в установках напряжением до 1000 В с глухим заземлением нейтрали. Проверку можно производить непосредственно измерением тока однофазного короткого замыкания на корпус наиболее удаленного и мощного электроприемника или измерением полного сопротивления петли фаза — нуль с последующим расчетом тока однофазного короткого замыкания. Ток однофазного короткого замыкания должен превышать не менее чем в три раза номинальный ток ближайшей плавкой вставки или в 1,5 раза ток отключения максимального расцепителя соответствующего автоматического выключателя;
— измеряют сопротивление заземляющего устройства; величина сопротивления должна удовлетворять требованиям ТКП, ГОСТ. При наличии повторного заземления измеряют сопротивление заземляющего устройства повторного заземления (при отсоединенных проводниках основного заземляющего устройства).
Если в результате проведенных испытаний будет установлено, что заземляющее устройство удовлетворяет требованиям ТКП, ГОСТ, его передают в эксплуатацию. При этом электромонтажная организация должна представить следующую документацию:
— комплект рабочих чертежей;
— акты освидетельствования скрытых работ по монтажу заземлителей и на присоединение их к естественным заземлителям;
— акты осмотра и проверки состояния открыто проложенных заземляющих проводников;
— протоколы измерения сопротивлений основных заземлителей без отсоединения естественных, сопротивлений повторных заземлителей с отсоединением от основных заземлителей; проверки наличия цепи между заземлителями и заземленными элементами; измерения сопротивлений цепи фаза-нуль для наиболее удаленных и мощных электроприемников.

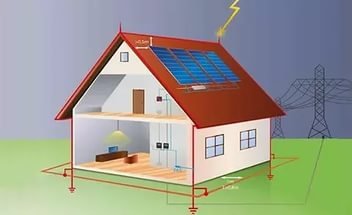

Устройства молниезащиты зданий и сооружений подвергаются испытаниям и проверкам. Объем испытаний заземляющих устройств молниезащиты соответствует требованиям ТКП, ГОСТ к заземляющим устройствам электроустановок.
При приеме в эксплуатацию проверяется качество креплений токоотводов на стенах (выборочно, но не менее 50% мест креплений), крепление отдельно стоящих и стоящих на кровлях молниеотводов; измеряют сопротивления заземляющих устройств молниеотводов и других заземляющих устройств.
Кроме того, проверяют устройства защиты от вторичных воздействий молнии. На объектах I категории проверке подлежат все устройства, на объектах II категории — 50% устройств.
При передаче в эксплуатацию устройств молниезащиты электромонтажная организация обязана предъявить следующую документацию:
— комплект рабочих чертежей;
— акты на скрытые работы;
— протоколы измерений сопротивлений заземляющих устройств;
— исполнительные чертежи (планы) взаимного расположения защищаемых сооружений, молниеотводов и заземлителей, а для сооружений I категории — также всех коммуникаций, проходящих ближе 10 м от защищаемых сооружений и от заземлителей, с обозначением на плане назначения коммуникаций и глубины их заложения.
Прием и ввод в эксплуатацию молниезащитных устройств действующих и вновь строящихся зданий и сооружений общевойскового и специального назначения оформляются актами.

привести к угрозе безопасности жизнедеятельности людей, материальному ущербу, авариям;
— оценку уровня надежности, срока службы и эффективности заземляющих контуров и устройств молниезащиты всех уровней зданий и сооружений.

и невредимыми. Чтобы предотвратить возникновение подобных аварийных ситуаций, необходимо своевременно проводить специалистами электроизмерительной лаборатории ООО «Евроток» соответствующие электроизмерительные работы, которые способны в кротчайшее время выявить неисправности в электрической сети. Одним из таких электроизмерений является замер полного сопротивления петли «фаза – нуль».
Что же такое петля «фаза-нуль»? Какова цель проверки? Начнем с того, что в электроустановках до 1000 В, с заземлением нейтрали (TN-C, TN-C-S, TN-S), нулевой провод соединен с нейтралью трансформатора, которая при этом присоединена к контуру заземления, то есть глухо заземлена. И если замкнуть фазный провод на корпус электрооборудования или нулевой провод, то образуется контур, состоящий из электрической цепи фазного и нулевого проводников. Такой контур принято называть петлей «фаза-нуль».
